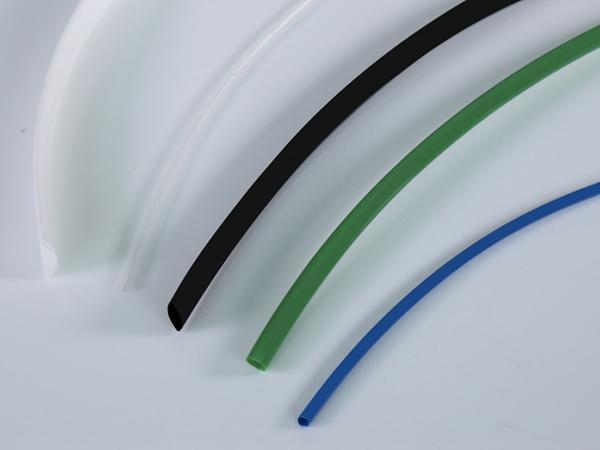

Термоусадочные трубки из полиолефина 2:1
Модель: CHANGBAO-101
Материал: огнестойкий облученный сшитый модифицированный полиолефин.
Коэффициент усадки: 2:1
Применение
Термоусадочная трубка из огнестойкого полиолефина 2:1 не содержит галогенов и сертифицирована по стандартам RoHS, REACH и SONY. Данная термоусадочная трубка широко используется для декоративного и маркировочного назначения, включая декоративное освещение и автомобильные антенны.
| Размер | При поставке (мм) | После усадки (мм) | ||
| Внутренний диаметр (D) | Толщина стенки (T) | Внутренний диаметр (D) | Толщина стенки (T) | |
| Ф1.0 | 1.5+0.2/-0.1 | 0.18±0.05 | ≤0.60 | 0.36±0.08 |
| Ф1.5 | 2.1+0.2/-0.1 | 0.18±0.05 | ≤0.80 | 0.36±0.08 |
| Ф2.0 | 2.5+0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
| Ф2.5 | 3.0+0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
| Ф3.0 | 3.5+0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
| Ф3.5 | 4.0+0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
| Ф4.0 | 4.6+0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
| Ф4.5 | 5.0+0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
| Ф5.0 | 5.5+0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
| Ф6.0 | 6.5+0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
| Ф7.0 | 7.5+0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
| Ф8.0 | 8.5+0.3/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
| Ф9.0 | 9.5+0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
| Ф10 | 10.5+0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
| Ф11 | 11.5+0.3/-0.1 | 0.28±0.06 | ≤5.50 | 0.58±0.10 |
| Ф12 | 12.5+0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
| Ф13 | 13.5+0.3/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
| Ф14 | 14.5+0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
| Ф15 | 15.5+0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
| Ф16 | 16.5+0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
| Ф18 | 18.5+0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
| Ф20 | 20.6+0.5/-0.2 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
| Ф22 | 22.6+0.7/-0.2 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
| Ф25 | 25.6+0.7/-0.2 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
| Ф28 | 28.6+0.7/-0.2 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
| Ф30 | 30.6+0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
| Ф35 | 35.6+0.7/-0.2 | 0.45±0.10 | ≤17.5 | 0.92±0.12 |
| Ф40 | 41.0±0.5 | 0.50±0.12 | ≤20.0 | 1.00±0.15 |
| Ф50 | 51.0±1.0 | 0.55±0.15 | ≤25.0 | 1.10±0.15 |
| Ф60 | 60.5±1.0 | 0.60±0.15 | ≤30.0 | 1.25±0.20 |
| Ф70 | 71.0±1.0 | 0.60±0.15 | ≤35.0 | 1.25±0.20 |
| Ф80 | 81.0±1.0 | 0.60±0.15 | ≤40.0 | 1.25±0.20 |
| Ф90 | 91.0±1.0 | 0.60±0.15 | ≤45.0 | 1.25±0.20 |
| Ф100 | 101.0±1.0 | 0.60±0.15 | ≤50.0 | 1.25±0.20 |
| Наименование | Безгалогенная трубка CB-101 | |
| Температура усадки (℃) | 120-150 | |
| Рабочая температура UL (℃) | 105 | |
| Радиальная усадка (%) | ≥50 | |
| Продольная усадка (%) | ≤±5 | |
| Прочность на растяжение (МПа) | ≥10.4 | |
| Относительное удлинение при разрыве (%) | ≥200 | |
| Выдержка в печи с циркуляцией воздуха | (158±1.0)℃,7дней | |
| После теплового старения | Предел прочности (МПа) | ≥7.3 |
| Относительное удлинение при разрыве (%) | ≥100 | |
| Рабочее напряжение (В) | 600 | |
| Объемное удельное сопротивление (Ом·см) | 1014 | |
| Диэлектрическое напряжение (В) | ≥AC2500В-60сек, без перебоев | |
| Диэлектрическая прочность (кВт/мм) | ≥15 | |
| Концентричность (%) | ≥65 | |
| Тепловой удар | 4 часа при 250,0 ± 1,0 °C, отсутствие трещин | |
| Гибка в холодном состоянии | 1 час при –30 ± 1.0 °C, отсутствие трещин | |
| Испытание на появление коррозии на меди | 24 часа при (95±5)%, 2°C, отсутствие трещин, отсутствие выцветания | |
