Безгалогенные одностенные термоусадочные трубки (желто-зеленые)

Модель: CB-HFT (YG)

Материал: облученный сшитый модифицированный полиолефин.

Коэффициент усадки: 2:1

Применение

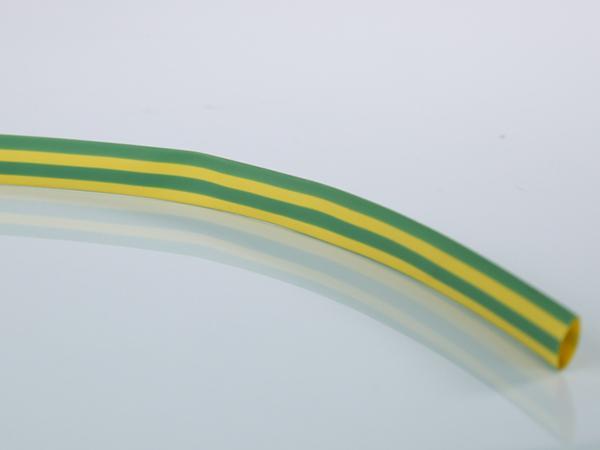

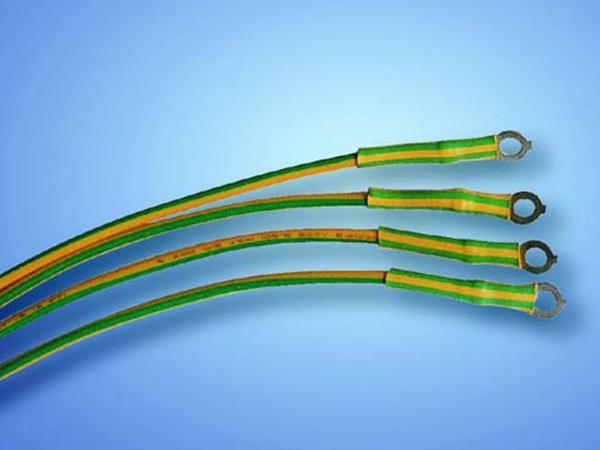

Безгалогенная одностенная термоусадочная трубка представляет собой термоусадочную трубку с желтыми и зелеными полосами, широко используемую в качестве термоусадочной маркировки для соединения желтых и зеленых проводов и маркировки заземления.

Размеры
Размер (мм) При поставке (мм) После усадки (мм)
Минимальный внутренний диаметр (D) Толщина стенки (T) Максимальный внутренний диаметр (d) Толщина стенки (t)
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ф14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Технические характеристики
Проверяемый элемент Метод испытания Характеристики
Проверяемый элемент UL224 125℃
Рабочая температура ASTM D2671 -5%~+5%
Продольная усадка ASTM D638 ≥10.4МПа
Предел прочности ASTM D638 ≥200%
Относительное удлинение при разрыве 158.0°C/168ч -
Выдержка в печи с циркуляцией воздуха ASTM D638 ≥7.3МПА
Относительное удлинение при разрыве после теплового старения ASTM D638 ≥100%
Рабочее напряжение UL224 300В/600В
Объемное сопротивление ASTM D2671 ≥1.0x10¹² · см
Диэлектрическое напряжение UL224 2500В(60сек) без перебоев
Тепловой удар UL224/250°C±3°C/4ч Не промокает, не трескается и не течет
Концентричность ASTM D2671 ≥70%
Особенности
  • Эта тонкостенная трубка представляет собой низкодымящую трубку без содержания галогенов, безопасную для окружающей среды и сертифицированную по стандартам RoHS, REACH и SONY.
  • Эти трубки огнестойкие и соответствуют сертификатам UL224 VW-1, F-mark и UL125℃ (E180908).
  • Эта тонкостенная термоусадочная трубка обладает отличной изоляцией, термостойкостью и устойчивостью к высокому напряжению.
