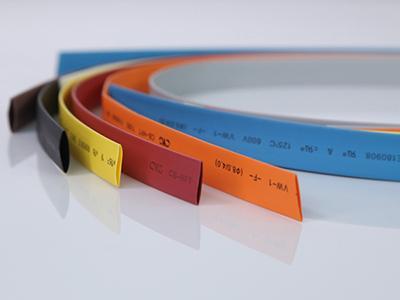

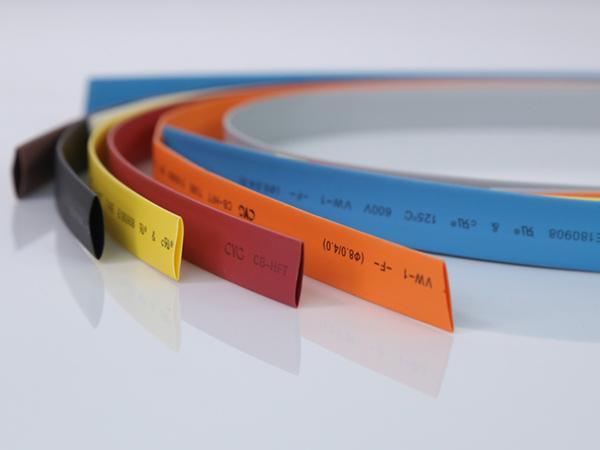

Безгалогеновые термоусаживаемые трубки (не содержащие красный фосфор)

Модель: CYG-ZHP

Материал: Облученный модифицированный сшитый полиолефин

Коэффициент усадки: 2:1

Рекомендации к использованию

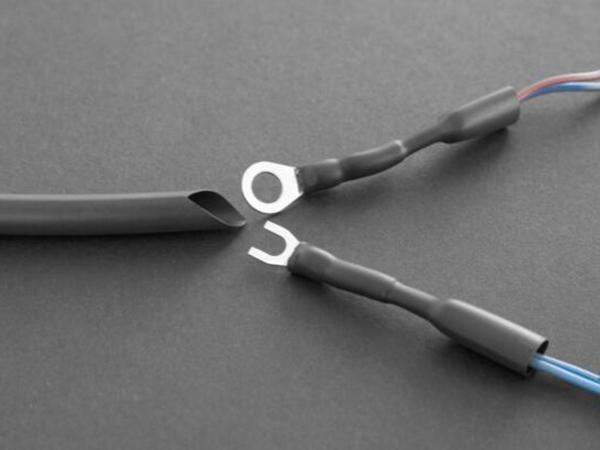

Эта безгалогеновая термоусадочная трубка представляет собой тонкую одностенную трубку без содержания красного фосфора. Одностенная трубка обеспечивает защиту изоляции и предотвращает ржавчину при сварке. Это делает безгалогеновые термоусадочные трубки идеальными для использования в электронных устройствах со строгими требованиями к экологичности, включая планшеты, сотовые телефоны и ноутбуки.

Размеры
Размер (мм) При поставке (мм) После усадки (мм)
Внутренний диаметр (D) Толщина стенки (T) Внутренний диаметр (D) Толщина стенки (T)
Ф0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ф0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Технические характеристики
наименование Безгалогеновые трубки CYG-ZHP
Температура усадки (℃) 120-150
Рабочая температура (℃) 125
Радиальная усадка (%) ≥50
Продольная усадка (%) ≤±5
Прочность на растяжение (МПа) ≥10.4
Относительное удлинение при разрыве ≥200
Выдержка в печи с циркуляцией воздуха (158±1.0)℃,7дней
После теплового старения Прочность на растяжение ≥7.3
Относительное удлинение при разрыве (%) ≥100
Рабочее напряжение (В) 600
Объемное удельное сопротивление (Ом·см) 1014
Диэлектрическое напряжение (В) ≥AC2500В-60сек, без перебоев
Диэлектрическая прочность (кВ/мм) ≥15
Воспламеняемость VW-1
Концентричность (%) ≥65
Тепловой удар 4 часа при 250,0 ± 1,0 °C, без трещин
Загиб в холодном состоянии 1 час при –30 ± 1,0 °C, без трещин
Коррозия на медной пластинке 24 часа при (95±5)%, 2°C, без трещин, без выцветания
Особенности
  • Эта тонкостенная трубка представляет собой низкодымящую без содержания галогенов и соответствует стандартам экологической безопасности RoHS и REACH.
  • Тонкостенные термоусадочные трубки огнестойки и соответствуют сертификатам UL224 VW-1 и UL125℃ (E180908).
  • Эта тонкостенная термоусадочная трубка отличается превосходными изоляционными и термостойкими характеристиками, эластичностью, а также стойкостью к высоким напряжениям и гибкостью.
