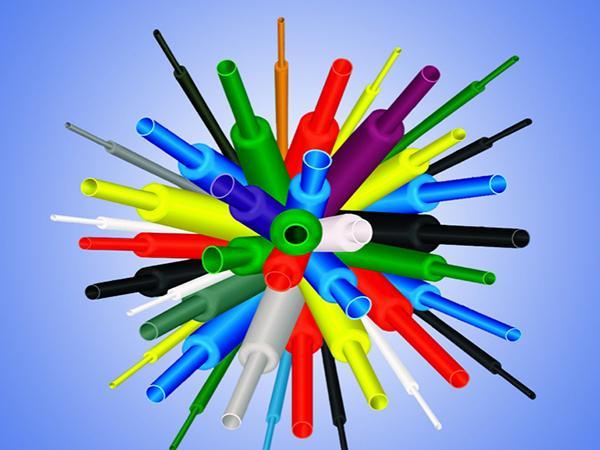

Безгалогеновые термоусаживаемые трубки

Модель: CB-HFT(600)

Описание

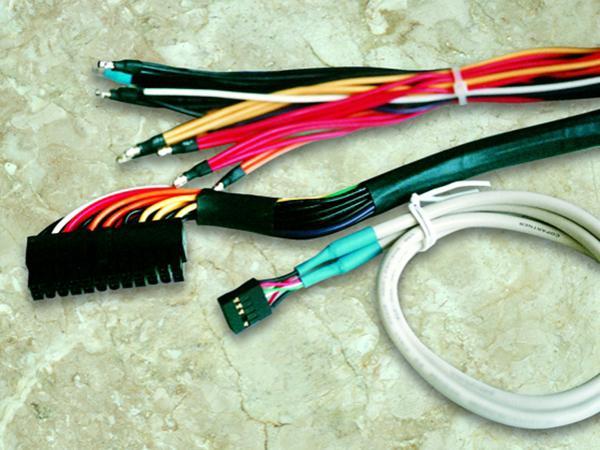

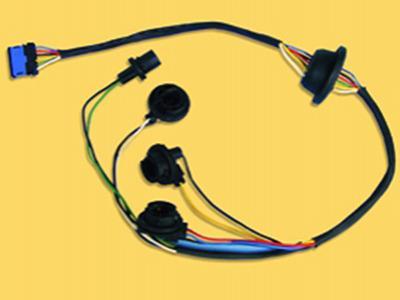

Безгалогенная термоусаживаемая трубка представляет собой одностенную трубку, изготовленную из облученного модифицированного полиолефина с поперечными связями. Благодаря превосходным изоляционным, термостойким характеристикам и устойчивости к высоким напряжениям, она широко используется в качестве изоляционной защитной трубки для проводных соединителей и проводных кабелей в автомобильной, электронной, метрополитенной, строительной, коммуникационной и коммунальной областях.

Коэффициент усадки: 2:1

Размер
Размер (мм) При поставке (мм) После усадки (мм)
Внутренний диаметр (D) Толщина стенки (T) Внутренний диаметр (d) Толщина стенки (t)
Ф0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ф0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф11 11.5+0.3/-0.1 0.28±0.06 ≤5.50 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ф14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Ф60 60.5±1.0 0.60±0.15 ≤30.0 1.25±0.20
Ф70 71.0±1.0 0.60±0.15 ≤35.0 1.25±0.20
Ф80 81.0±1.0 0.60±0.15 ≤40.0 1.25±0.20
Ф90 91.0±1.0 0.60±0.15 ≤45.0 1.25±0.20
Ф100 101.0±1.0 0.60±0.15 ≤50.0 1.25±0.20

Примечание: Другие размеры доступны по индивидуальному заказу.

Изготовление на заказ
Размер: Ф0,7-200 мм, также мы предлагаем услуги по изготовлению трубок по индивидуальным размерам, цветам и толщиной стенок.

Технические характеристики
Проверяемый элемент Метод испытания Харктеристики
Рабочая температура UL224 125℃
Продольная усадка ASTM D2671 -5%~+5%
Предел прочности ASTM D638 ≥10.4МПа
Относительное удлинение при разрыве ASTM D638 ≥200%
Выдержка в печи с циркуляцией воздуха 158.0°C/168ч -
Прочность на растяжение после теплового старения ASTM D638 ≥7.3Мпа
Относительное удлинение при разрыве после теплового старения ASTM D638 ≥100%
Рабочее напряжение UL224 300В/600В
Объемное сопротивление ASTM D2671 ≥1.0x10¹² · см
Диэлектрическое напряжение UL224 2500В(60сек), без перебоев
Тепловой удар UL224/250°C±3°C/4h Не промокает, не трескается и не течет
Концентричность ASTM D2671 ≥70%
Особенности
  • Эта тонкостенная термоусадочная трубка не содержит галогенов и сертифицирована как безвредная для окружающей среды по стандартам RoHS, REACH и SONY.
  • Эта тонкостенная термоусадочная трубка очень гибкая и отличается превосходной эластичностью.
  • Степень огнестойкости этой тонкостенной термоусадочной трубки соответствует требованиям UL224 VW-1 и F-mark.
  • Эта тонкостенная термоусадочная трубка имеет сертификат UL125℃ (E180908).
