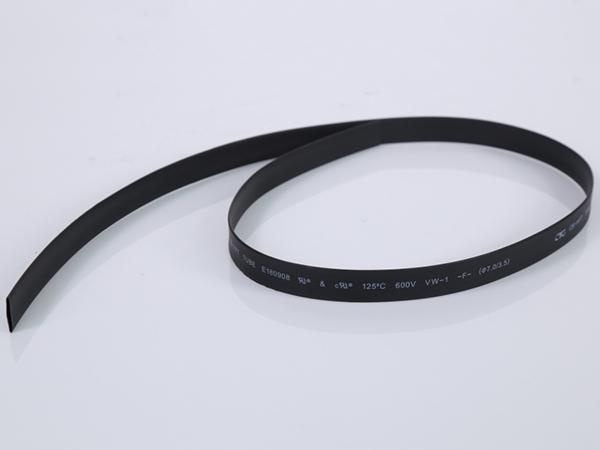

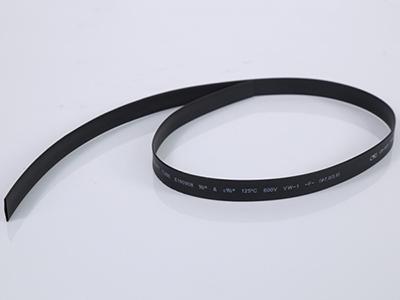

Низкотемпературные одностенные термоусадочные трубки

Модель: CB-HFT (LS)

Материал: облученный модифицированный специальный полиолефин с поперечными связями.

Коэффициент усадки: 2:1

Применение
Являясь низкотемпературной одностенной термоусадочной трубкой, она изготавливается с использованием облученного сшитого модифицированного специального полиолефина и обладает превосходными изоляционными и термостойкими характеристиками и устойчивостью к высоким напряжениям. Эта одностенная термоусадочная трубка идеально подходит для чувствительных к температуре компонентов и при определенных температурах быстро сжимается, чтобы обеспечить защиту компонентов. Эту термоусадочную трубку также можно использовать для проводов и кабелей с покрытием из ПВХ.

Размеры
Размер (мм) При поставке (мм) После усадки (мм)
Внутренний диаметр (D) Толщина стенки (T) Внутренний диаметр (D) Толщина стенки (T)
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Технические характеристики
Проверяемый элемент CB-HFT (LS) - безгалогенная низкотемпературная тонкостенная термоусадочная трубка
Проверяемый элемент 105
Рабочая температура 125
Продольная усадка ≥50
Предел прочности ≤5
Относительное удлинение при разрыве ≥10.4
Проверяемый элемент ≥200
Выдержка в печи с циркуляцией воздуха (158±1.0)℃,7дней
После теплового старения Предел прочности (МПа) ≥7.3
Относительное удлинение при разрыве (%) ≥100
Рабочее напряжение 300
Объемное сопротивление 1014
Диэлектрическое напряжение ≥15
Тепловой удар VW-1
Концентричность ≥65
Особенности
  • Термоусадочная трубка быстро усаживается при низких температурах (усадка начинается при 65°C и завершается при 95°C) для защиты чувствительных к температуре компонентов.
  • Эта тонкостенная трубка представляет собой низкодымящую трубку без содержания галогенов, безопасную для окружающей среды и сертифицированную по стандартам RoHS, REACH и SONY.
  • Термоусадочная трубка соответствует требованиям UL 224 VW-1 и F-mark, обозначающим ее огнестойкость.
  • Эта термоусадочная тонкостенная трубка сертифицирована по стандарту UL125℃ (E180908).
