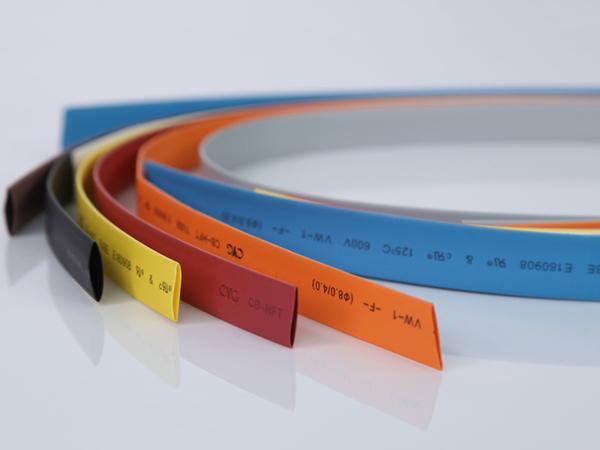

Термоусадочные трубки 2:1 (для применения в военной промышленности)

Модель: CB-1000

Материал: облученный сшитый модифицированный полиолефин.

Коэффициент усадки: 2:1

Применение

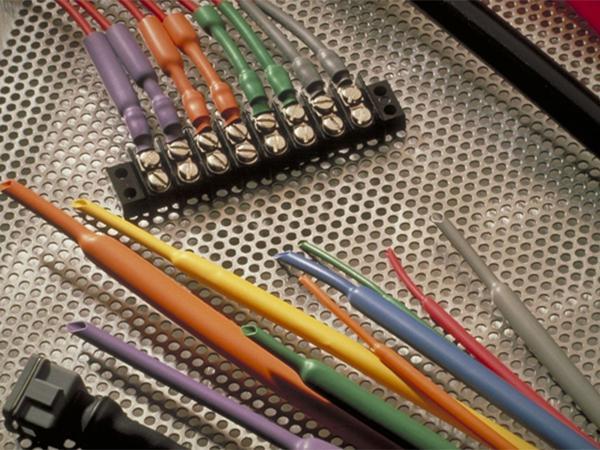

Одностенная термоусадочная трубка армейского качества отличается превосходными изоляционными характеристиками и маслостойкостью. Она специально разработана для удовлетворения требований к автомобильным жгутам проводов, автомобильным масляным и газовым трубкам в огнеупорных и не содержащих галогенов вариантах, соответствующих требованиям RoHS. Этот материал очень гибкий и имеет превосходную механическую прочность, что делает его идеальным для широкого спектра использования в экстремальных условиях, включая защиту автомобильных жгутов проводов, двигателей и шлангов системы кондиционирования воздуха.

Стандарт: UL224, AS23053/5.

Размеры
Тип Внутренний диаметр Минимальный диаметр при поставке (мм)
Максимальный диаметр после усадки (мм) Толщина стенки после восстановления (в мм)
CB-1000-101 1.2 0.6 0.41±0.08
CB-1000-102 1.6 0.8 0.43±0.08
CB-1000-103 2.4 1.2 0.51±0.08
CB-1000-104 3.2 1.6 0.51±0.08
CB-1000-105 4.8 2.4 0.51±0.08
CB-1000-106 6.4 3.2 0.64±0.08
CB-1000-107 9.5 4.75 0.64±0.08
CB-1000-108 12.7 6.4 0.64±0.08
CB-1000-109 19.1 9.53 0.76±0.08
CB-1000-110 25.4 12.7 0.89±0.13
CB-1000-111 38.1 19.1 1.02±0.15
CB-1000-112 50.8 25.4 1.14±0.18
CB-1000-113 76.2 38.1 1.27±0.20
CB-1000-114 101.6 50.8 1.4±0.23
Технические характеристики
Наименование Метод испытания Стандарт Показетели
Радиальная усадка ASTM D2671 ≥50% 66%
Продольная усадка ASTM D2671 -5%~+5% -4%
Предел прочности ASTM D638 ≥10.4МПа 14.1МПа
Относительное удлинение при разрыве ASTM D638 ≥200% 329%
Выдержка в печи с циркуляцией воздуха 175.0°C/168ч - -
Прочность на растяжение после теплового старения ASTM D638 ≥7.3МПа 9.5МПа
Диэлектрическая прочность после теплового старения ASTM D2671 ≥15.8 кВт/мм 24 кВт/мм
Объемное сопротивление ASTM D876 ≥1.0x10¹² Ом·см 3,6x10¹²Ом·см
Испытание на топливостойкость SAE-AMS-DTL 23053/5 Отсутствие коррозии соответствует
Испытание на появление коррозии на меди ASTM D2671 Отсутствие коррозии соответствует
Тепловой удар SAE-AMS-DTL 23053/5 Не промокает, не трескается и не течет соответствует
Особенности
  • Эта термоусадочная трубка соответствует требованиям AS25053/5 и сертифицирована по стандартам RoHS.
  • Рабочая температура этой тонкостенной термоусадочной трубки составляет -55℃~135℃, а диапазон температур усадки составляет 100℃~140℃.
  • Эта тонкостенная термоусадочная трубка прошла сертификацию UL125℃, а ее напряжение UL составляет 600 В.
