Стекловолоконный рукав (силиконовое покрытие)

Модель: CB-SGS

Материал: Сшитая модифицированная полиолефиновая смола

Применение

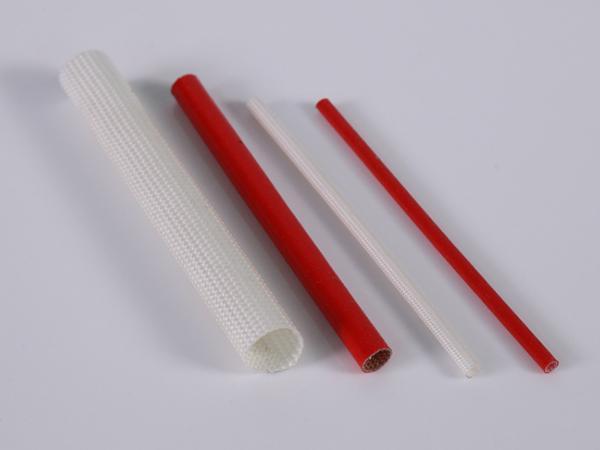

Рукав из стекловолокна с силиконовым покрытием (идентификатор продукта: CB-SGS) изготовлен из бесщелочного стекловолокна, сплетенного в трубку, а затем покрытого силиконом и подвергнутого высокотемпературной обработке. Рукав из стекловолокна с силиконовым покрытием может широко использоваться для защиты изоляции внутренних пучков кабелей в двигателях H&N, бытовых электроприборах, электронагревательном оборудовании, специальных лампах и фонарях, телевизионном и электронном оборудовании.

Размеры
Размеры Внутренний диаметр (D) (мм) Ширина стенки (T) (мм) Длина упаковки (метр/рулон)
1200В 1500В /2500В 4000В
Φ0.5 0.50+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ0.8 0.80+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ1.0 1.00+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ1.5 1.50+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ2.0 2.00+0.20/-0 0.28±0.05 0.35±0.05 0.40±0.05 100
Φ2.5 2.50+0.25/-0 0.30±0.05 0.35±0.05 0.40±0.05 100
Φ3.0 3.00+0.25/-0 0.30±0.05 0.35±0.05 0.40±0.05 100
Φ3.5 3.50+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ4.0 4.00+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ4.5 4.50+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ5.0 5.00+0.35/-0 0.38±0.05 0.42±0.05 0.50±0.05 100
Φ6.0 6.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ6.5 6.50+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ7.0 7.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ7.5 7.50+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 100
Φ8.0 8.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 50
Φ8.5 8.50+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 50
Φ9.0 9.00+0.50/-0 0.43±0.05 0.45±0.05 0.55±0.05 50
Φ10 10.0+0.70/-0 0.47±0.05 0.53±0.05 0.60±0.05 50
Φ11 10.0+0.70/-0 0.47±0.05 0.53±0.05 0.60±0.05 50
Φ12 12.0+0.70/-0 0.47±0.05 0.53±0.05 0.60±0.05 30
Φ13 13.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ14 14.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ15 15.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ16.0 16.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ17.0 17.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 30
Φ18.0 18.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 25
Φ19.0 19.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 25
Φ20.0 20.0+0.80/-0 0.53±0.05 0.56±0.05 0.65±0.05 25
Φ22.0 22.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Φ25.0 25.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Φ30.0 30.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Φ35.0 35.0+0.90/-0 0.68±0.05 0.70±0.05 1.00±0.05 25
Технические характеристики
Наименование Стекловолоконный рукав с силиконовым покрытием
Температурный класс (℃) -10℃~+200℃
Устойчивость к температурам 200±2℃,168ч≥1/2 первичное напряжение
Испытание на старение 260℃, 6ч, без трещин
Загиб в холодном состоянии Без трещин
Горизонтальное испытание пламенем соответствует
Огнестойкость VW-1
Испытание на погружение в воду Без изменений
Технические показатели
Тип Условия проведения испытаний Класс диэлектрика Среднее напряжение (В) Конкретное значение (В)
CB-SGS-12 UL1441 C-3 1200 800
CB-SGS-15 UL1441 C-2 1500 1000
CB-SGS-25 UL1441 C -1 2500 1800
CB-SGS-40 UL1441 B 4000 3000
