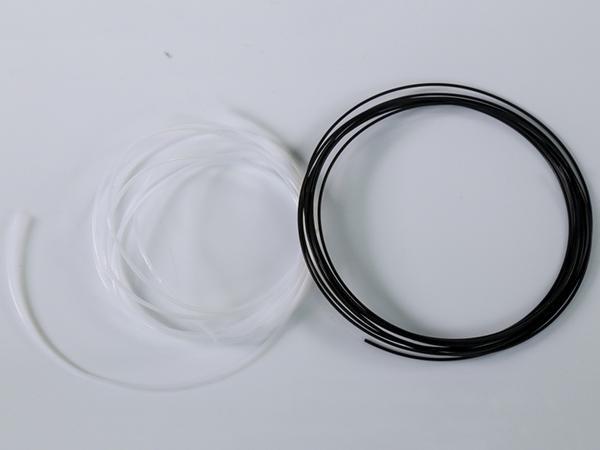

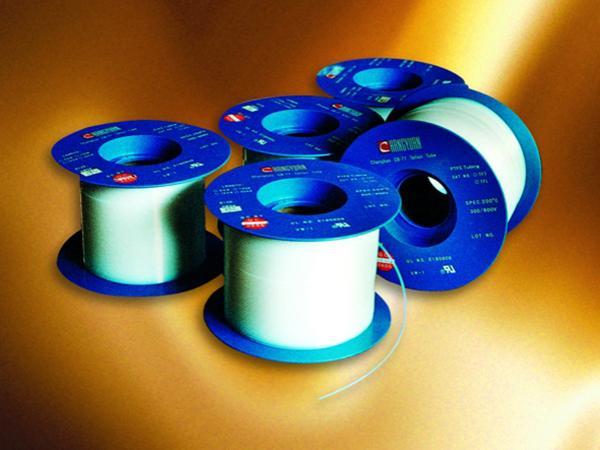

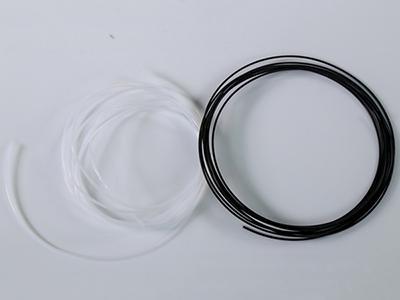

Нетермоусадочная трубка PTFE

Модель: CB-TT

Применение
Наша нетермоусадочная трубка из PTFE (идентификатор продукта: CB-TT (L/S/T)), изготовлена из политетрафторэтилена (PTFE). Благодаря ее устойчивостью к высоким температурам (260 ℃), устойчивостью к коррозии, высокой изоляции и высокой прочности, она широко используется в электронике, компьютерах, коммуникационном оборудовании и других областях. CB-TT прошел американский сертификат UL (сертификационный номер: E180908) и испытание на взаимозаменяемость системы изоляции UL 1446 (DASH2B-5 Система PD GEORGE CO/RIPLEY RESIN)

Класс напряжения: 150В/300В/600В

Диапазон температур: -80℃～200℃

Размеры
Изоляционная трубка PTFE
Размеры Внутренний диаметр (мм) Внешний диаметр (мм)
AWG MIN NOR MAX CB-TT(S) CB-TT(T) CB-TT(L)
30 0.25 0.30 0.38 0.76 0.76 0.60
28 0.33 0.38 0.46 0.84 0.84 0.68
26 0.41 0.46 0.53 0.92 0.92 0.76
24 0.51 0.56 0.66 1.16 1.06 0.86
23 0.58 0.66 0.74 1.26 1.16 0.96
22 0.66 0.71 0.81 1.31 1.21 1.01
21 0.74 0.81 0.89 1.41 1.31 1.11
20 0.81 0.86 0.97 1.66 1.46 1.16
19 0.91 0.96 1.07 1.76 1.56 1.26
18 1.01 1.07 1.17 1.87 1.67 1.37
17 1.14 1.19 1.32 1.99 1.79 1.49
16 1.29 1.34 1.47 2.14 1.94 1.64
15 1.45 1.50 1.65 2.30 2.10 1.80
14 1.62 1.68 1.83 2.48 2.28 2.08
13 1.83 1.93 2.05 2.73 2.53 2.33
12 2.05 2.16 2.31 2.96 2.77 2.56
11 2.31 2.41 2.57 3.21 3.01 2.81
10 2.59 2.69 2.84 3.49 3.29 3.09
9 2.90 3.00 3.15 4.00 3.76 3.40
8 3.28 3.38 3.53 4.38 4.14 3.78
7 3.65 3.76 3.94 4.76 4.52 4.16
6 4.11 4.22 4.41 5.22 4.98 4.72
5 4.62 4.72 4.95 5.72 5.48 5.22
4 5.18 5.28 5.53 6.28 6.04 5.78
3 5.81 5.94 6.20 6.94 6.70 6.44
2 6.55 6.68 6.93 7.68 7.44 7.18
Технические характеристики
Наименование Метод испытания Технические характеристики
Удельная плотность ASTM D792 2.16г/см3
Предел прочности на растяжение ASTM D638 24.5МПа
Относительное удлинение при разрыве ASTM D638 350%
Модуль изгибы ASTM D790 490МПа
Ударопрочность ASTM D256+23℃-54℃/м Отсутствие трещин
Степень жесткости ASTM D2240 55 по Шору D
Коэффициент динамического трения   0.1
Температура плавления   327℃
Рабочая температура   260℃
Огнестойкость UL-224 VW-1
Диэлектрическая постоянная при 103-106 Гц ASTM D150 2.1
Коэффициент рассеивания при 106 Гц ASMT D150 0.0002
Дугостойкость ASMT D495 ＞300сек
Объемное сопротивление ASTM D257 ＞1018Ом.см
Устойчивость к атмосферным воздействиями Аппарат для испытания устойчивости к воздействию света и атмосферных условий (2000ч) Без изменений
Устойчивость к растворителям ASTM D543 Первоклассный
Химическая устойчивость ASTM D543 Первоклассный
Сопротивление напору 2500 В (60 сек), без пробоя Соответствует
