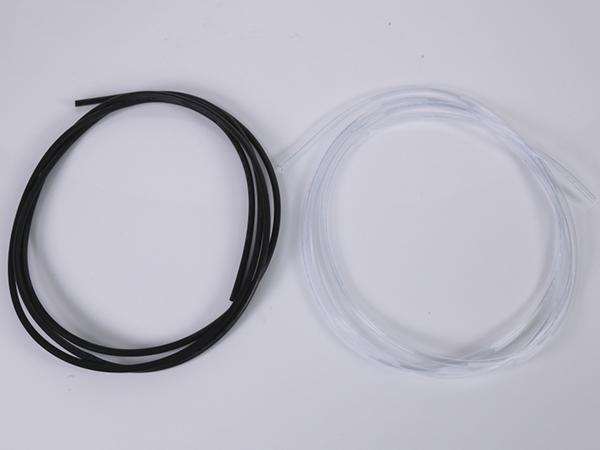

Безусадочные трубки из ПВХ

Модель: CB-300/600

Материал: Поливинилхлорид (ПВХ)

Коэффициент усадки: безусадочные

Применение
Благодаря своим превосходным электрическим и физическим свойствам, кислотостойкости и устойчивости к коррозии, безусадочные трубы из ПВХ широко применяются в различных областях, таких как электроника, электроприборы, автомобили, машиностроение, игрушки и т.д. Безусадочные трубки из ПВХ обладают отличными огнестойкими свойствами и прошли сертификацию UL в США (номер сертификата: E180908) и соответствуют требованиям UL 224 VW-1 и JQA F-mark в Японии.

Размеры
Размер AWG Внутренний диаметр (мм) Средняя толщина стенки (мм)
Для CB-300 Для CB-600
5/8 16.0 0.7±0.18 0.7±0.18
9/16 14.3 0.7±0.18 0.7±0.18
1/2 12.7 0.57±0.15 0.57±0.1
7/16 11.1 0.57±0.15 0.57±0.15
3/8 9.53 0.57±0.15 0.57±0.15
5/16 7.92 0.57±0.15 0.57±0.15
0# 8.38 0.45±0.1 0.57±0.15
1# 7.47 0.45±0.1 0.57±0.15
2# 6.68 0.45±0.1 0.57±0.15
3# 5.94 0.45±0.1 0.57±0.15
4# 5.28 0.45±0.1 0.57±0.15
5# 4.72 0.45±0.1 0.57±0.15
6# 4.22 0.45±0.1 0.57±0.15
7# 3.87 0.45±0.1 0.57±0.15
8# 3.38 0.45±0.1 0.57±0.15
9# 3.00 0.45±0.1 0.57±0.15
10# 2.69 0.35±0.1 0.57±0.15
11# 2.41 0.35±0.1 0.57±0.15
12# 2.16 0.35±0.1 0.57±0.15
13# 1.93 0.35±0.1 0.57±0.15
14# 1.68 0.35±0.1 0.57±0.15
15# 1.50 0.35±0.1 0.57±0.15
16# 1.34 0.35±0.1 0.57±0.15
17# 1.19 0.35±0.1 0.57±0.15
18# 1.07 0.35±0.1 0.45±0.15
19# 0.96 0.35±0.1 0.45±0.1
20# 0.86 0.35±0.1 0.45±0.1
21# 0.79 0.35±0.1 0.45±0.1

Допустимое отклонение внутреннего диаметра ±5%
Другие размеры доступны по индивидуальному заказу.

Технические характеристики
Наименование Характеристики
Температурный класс (℃) 105
Продольное изменение ≤±5%
Предел прочности на растяжение (МПа) ≥10.4
Максимальный коэффициент удлинения (%) ≥100
Выдержка в печи с циркуляцией воздуха 136.0±1.0℃, 168ч.
После выдержки Предел прочности на растяжение (МПа) ≥7.3
Максимальный коэффициент удлинения (%) ≥100
Напряжение В 300В, 600В
Объемное сопротивление (Ом·см) ≥1010
Диэлектрическая прочность (В) 2500 (60сек), разломы отсутствуют
Коррозия меди Коррозия отсутствует
Тепловой удар Трещины отсутствуют
Загиб в холодном состоянии Трещины отсутствуют
