Термоусадочные трубки (для защиты сварного соединения оптического волокна)
Модель: CYG-OFS
Рабочая температура: -55℃~105℃
Минимальная температура усадки: 80℃
Минимальная температура полного восстановления: 120℃
Описание

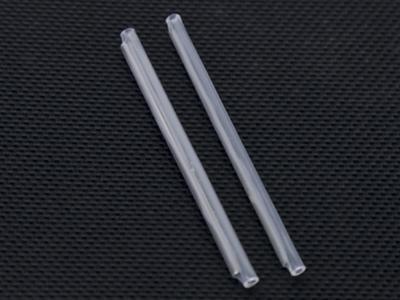

Термоусадочная трубка для защиты сварного соединения оптического волокна представляет собой прозрачную термоусадочную трубку, изготовленную в основном из полиолефина. Прозрачность позволяет легко определить место сращивания оптического волокна, что облегчает работу. Это снижает риск эксплуатационного повреждения оптического волокна и оказывает очень незначительное влияние на оптические свойства. Герметичная конструкция обеспечивает высокую температуру сварки и влагостойкость.
| Наименование | Метод испытания | Показатели |
| Предел прочности на разрыв | ASTM D2671 | ≥18 МПа |
| Предельное удлинение | ASTM D2671 | 700% |
| Плотность | ISO R1183D | 0.94 г/см3 |
| Диэлектрическая прочность | IEC 243 | 20 кВт/мм |
| Диэлектрическая постоянная | IEC 243 | 2.5 максимум |

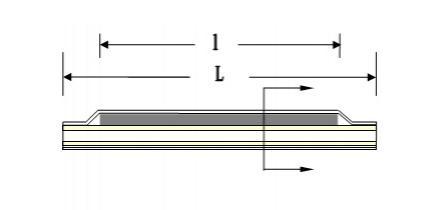

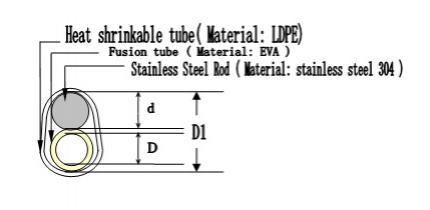

| Защита соединений | Трубка для сварки | Стальной стержень | Наружный диаметр после восстановления | ||||
| Номер детали | Наружный диаметр | Длина | I.D | Длина | Наружный диаметр | Длина | |
| D1 | L | D | L | d | l | ||
| Оплетка большего размера | |||||||
| CYG-OFSP-60 | 3 | 60 | 1.2 | 60 | 1.5 | 55 | 2.8 |
| CYG-OFSP-60-a | 3 | 60 | 1.2 | 60 | 1.5 | 56 | 2.8 |
| CYG-OFSP-60-c | 3 | 60 | 1.2 | 60 | 1.5 | 58 | 2.8 |
| CYG-OFSP-45 | 3 | 45 | 1.2 | 45 | 1.5 | 40 | 2.8 |
| CYG-OFSP-45-a | 3 | 45 | 1.2 | 45 | 1.5 | 41 | 2.8 |
| CYG-OFSP-45-c | 3 | 45 | 1.2 | 45 | 1.5 | 43 | 2.8 |
| CYG-OFSP-23 | 3 | 23 | 1.2 | 23 | 1.5 | 18 | 2.8 |
| Защита соединений | Трубка для сварки | Стальной стержень | Наружный диаметр после усадки | ||||
| Номер детали | Наружный диаметр | Длина | Внешний диаметр | Длина | Наружный диаметр | Длина | |
| D1 | L | D | L | d | l | ||
| Специальные оплетки | |||||||
| CYG-OFSP-60S | 2.7 | 60 | 1.2 | 60 | 1.2 | 55 | 2.6 |
| CYG-OFSP-45S | 2.7 | 45 | 1.2 | 45 | 1.2 | 40 | 2.6 |
| CYG-OFSP-40S | 2.7 | 40 | 1.2 | 40 | 1.2 | 35 | 2.6 |
| Защита соединений | Трубка для сварки | Стальной стержень | Наружный диаметр после усадки | ||||
| Номер детали | Наружный диаметр | Длина | Внешний диаметр | Длина | Наружный диаметр | Длина | |
| D1 | L | D | L | d | l | ||
| CYG-OFSP-60T | 2.5 | 60 | 1.2 | 60 | 1 | 55 | 2.5 |
| CYG-OFSP-60T-a | 2.5 | 60 | 1.2 | 60 | 1 | 56 | 2.5 |
| CYG-OFSP-60T-c | 2.5 | 60 | 1.2 | 60 | 1 | 58 | 2.5 |
| CYG-OFSP-45T | 2.5 | 45 | 1.2 | 45 | 1 | 40 | 2.5 |
| CYG-OFSP-45T-a | 2.5 | 45 | 1.2 | 45 | 1 | 41 | 2.5 |
| CYG-OFSP-45T-c | 2.5 | 45 | 1.2 | 45 | 1 | 43 | 2.5 |
| CYG-OFSP-40T | 2.5 | 40 | 1.2 | 40 | 1 | 35 | 2.5 |
| Защита соединений | Трубка для сварки | Стальной стержень | Наружный диаметр после усадки | ||||
| Номер детали | Наружный диаметр | Длина | Внешний диаметр | Длина | Наружный диаметр | Длина | |
| D1 | L | D | L | d | l | ||
| Мини/микро оплетки | |||||||
| CYG-OFSP-40M | 1.1 | 40 | 0.4 | 40 | 0.5 | 39.5 | 1.2 |
| CYG-OFSP-35M | 1.1 | 35 | 0.4 | 35 | 0.5 | 34.5 | 1.2 |
| CYG-OFSP-30M | 1.1 | 30 | 0.4 | 30 | 0.5 | 29.5 | 1.2 |
| CYG-OFSP-25M | 1.1 | 25 | 0.4 | 25 | 0.5 | 24.5 | 1.2 |
| CYG-OFSP-20M | 1.1 | 20 | 0.4 | 20 | 0.5 | 19.5 | 1.2 |
| CYG-OFSP-18M | 1.1 | 18 | 0.4 | 18 | 0.5 | 17.5 | 1.2 |
| CYG-OFSP-15M | 1.1 | 15 | 0.4 | 15 | 0.5 | 14.5 | 1.2 |
| CYG-OFSP-10M | 1.1 | 10 | 0.4 | 10 | 0.5 | 9.5 | 1.2 |
