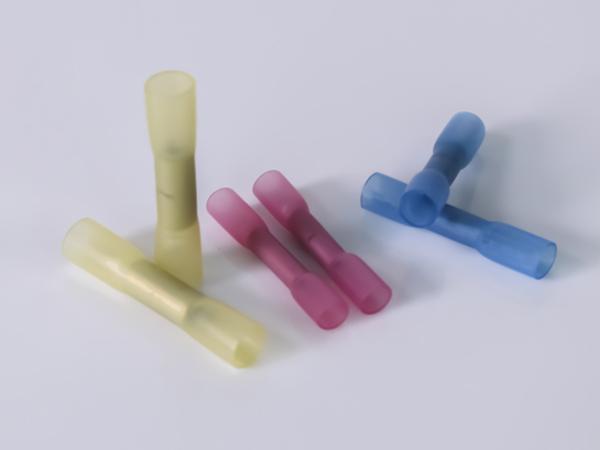

Термоусадочные стыковые соединители

Модель: CYG-DS 406

Материал
Внешний слой: облученный сшитый модифицированный полиолефин
Внутренний слой: термоплавкий клей
Эта термоусадочная трубка соединена луженой медной трубкой.

Коэффициент усадки: 4:1

Применение

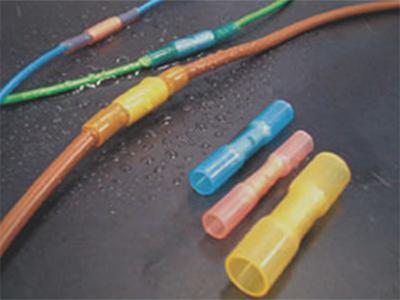

Термоусадочный стыковой соединитель отличается изоляционными, водонепроницаемыми и влагостойкими характеристиками, а также способен защитить от коррозии, вызванной солевым туманом, жидкостью и влагой. Этот термоусадочный стыковой соединитель может также защитить проводку, электронные машины и сопутствующие аксессуары от воды и защитить все, что требует более высокой устойчивости к трению и механической прочности. Рабочая температура этого стыкового термоусадочного соединителя составляет -55℃~+125℃.

Размеры
Номер детали Размеры стыкового соединения Размеры провода A мин. L номинальный
Цвет Проводник Наружный диаметр изоляции (мин.) Наружный диаметр изоляции (мин.)
DS406-001 3.68 31.75 Красный 22-18 3.56 1.40
DS406-002 4.57 31.75 Синий 16-14 4.45 2.03
DS406-003 6.35 38.10 Желтый 12-10 6.22 2.79
Указатель
Размер провода AWG мм2 Номер детали Цвет
22-18 0.38-0.95 CYG-DS-1 красный
16-14 1.2-2.5 CYG-DS-2 синий
Технические характеристики
Наименование Технические характеристики
Рабочие температуры 55°C до 125°C
Коэффициент усадки 4:1
Стойкость к проколам: 31 кг
Воспламеняемость Не огнестойкий
Вытяжка провода после обжима и восстановления красный: 11.3 кг, синий: 22.7 кг, желтый: 27.2 кг
Устойчивость к растворителям: изопропиловый спирт, трихлорэтилен, бензин, аккумуляторная кислота, дизельное топливо, моторное масло, антифриз, тормозная жидкость, 5% соленая вода
Диэлектрическая прочность: 2500 В (AC) Сопротивление изоляции: 1000 МОм при 100 В (постоянного тока)
