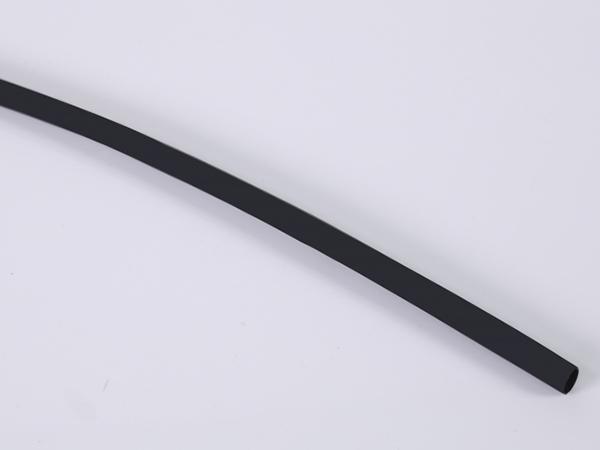

Термоусадочные трубки с клеевым слоем 4:1

Модель: CB- DWT (3000)

Материал
Внешний слой: сшитая модифицированная полужесткая полиолефиновая резина.
Внутренний слой: термоплавкий клей

Коэффициент усадки: 4:1

Применение

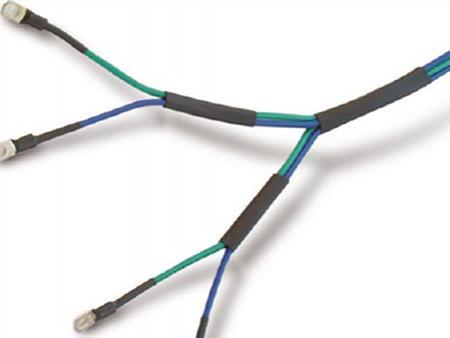

Полужесткая термоусадочная трубка с клеевым слоем 4:1 обладает превосходной устойчивостью к дизельному топливу, что делает ее идеальной для применения в качестве изолирующего уплотнения автомобильных жгутов проводов, снятие напряжения в местах соединения или на концах проводов, а также для защиты проводов от трения.

Размеры
Номер детали При поставке (мм) После усадки (мм)
Минимальный внутренний диаметр Максимальный внутренний диаметр Толщина стенки Минимальная толщина клеевого слоя
CB-DWT(3000)-1 5.72 1.27 1.2 0.56
CB-DWT(3000)-2 7.44 1.65 1.52 0.76
CB-DWT(3000)-3 10.85 2.41 1.91 1.02
CB-DWT(3000)-4 17.78 4.45 2.41 1.37
Технические характеристики
Наименование Метод испытания Стандарт Показатели
Продольная усадка ASTM D2671 0-10% 5%
Предел прочности на разрыв ASTM D2671 ≥10.3 МПа 18.87 МПа
Относительное удлинение при разрыве ASTM D4.3.1.2 ≥250% 330%
Растяжение ASTM D2671 ≥137МПа 370 МПа
Тепловой удар 250±3℃，4ч Не протекает и не трескается соответствует
Стойкость к проколам ASTM D3032 13.6кг соответствует
Объемное удельное сопротивление ASTM D2671 ≥1.0×1012 Ом·см 9.0×1014 Ом·см
Воспламеняемость ASTM D2863 ≥28 29
RT-1112 30сек самозатухание соответствует
Диэлектрическое напряжение 2500В，60сек Без перебоев соответствует
Прочность на растяжение после старения ASTM D2671 ≥6.9 МПа 11.0 МПа
Устойчивость к маслу 97#бензин 23±3℃,24ч 100℃±3℃,1ч IRM 902#масло IRM 903#масляно-гидравлическая жидкость отсутствие трещин соответствует
Размеры
Номер детали При поставке (мм) После усадки (мм)
Минимальный внутренний диаметр Максимальный внутренний диаметр Толщина стенки Минимальная толщина клеевого слоя
CB-DWT(3000)-1 5.72 1.27 1.20 0.56
CB-DWT(3000)-2 7.44 1.65 1.52 0.76
CB-DWT(3000)-3 10.85 2.41 1.91 1.02
CB-DWT(3000)-4 17.78 4.45 2.41 1.37
Особенности
  • Эта термоусадочная трубка с двойными стенками имеет более высокий коэффициент усадки, что позволяет использовать ее для оборачивания проводов большего диаметра.
  • Полужесткая термоусадочная трубка с клеевым слоем 4:1 представляет собой не содержащую галогенов и огнестойкую трубку, соответствующую требованиям RoHS. Безгалогенный вариант гарантирует, что термоусадочная трубка является экологически чистой и является идеальным выбором для автомобильной, галогеновой/огнестойкой и дизельной продукции.
  • Эта термоусадочная трубка имеет более толстый слой термоплавкого клея, обеспечивающий превосходную защиту от жидкостей и влаги.
  • Эта термоусадочная трубка имеет широкий диапазон рабочих температур от -40℃ до 135℃. (Усадка начинается при 110℃ и завершается при 135℃.)
