Описание
Клеммы и соединители холодной усадки 24 кВт изготовлены из высококачественной жидкой силиконовой резины и могут использоваться для внутренних и наружных одножильных и трехжильных кабелей, поскольку они обеспечивают хорошую электрическую изоляцию, эластичность и являются антитрекинговыми. Допустимое напряжение до 24 кВт.
Технические характеристики
Тип
Размер
Кабель(mm2)
Кабель 12/24 кВт XLPE (1-но жильный)
Концевая клемма внутренней установки
12/24 кВт CDLN-1/1
25-50
12/24 кВт CDLN-1/2
70-120
12/24 кВт CDLN-1/3
150-240
12/24 кВт CDLN-1/4
300-400
Кабель 12/24 кВт XLPE (1-но жильный)
Концевая клемма внешней установки
12/24 кВт CDLW-1/1
25-50
12/24 кВт CDLW-1/2
70-120
12/24 кВт CDLW-1/3
150-240
12/24 кВт CDLW-1/4
300-400
Кабель 12/24 кВт XLPE (1-но жильный)
Соединительная муфта
12/24 кВт CDLJ-1/1
25-50
12/24 кВт CDLJ-1/2
70-120
12/24 кВт CDLJ-1/3
150-240
12/24 кВт CDLJ-1/4
300-400
Кабель 12/24 кВт XLPE (3-х жильный)

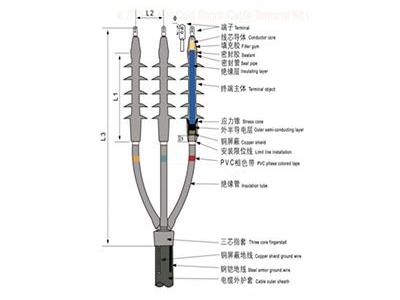

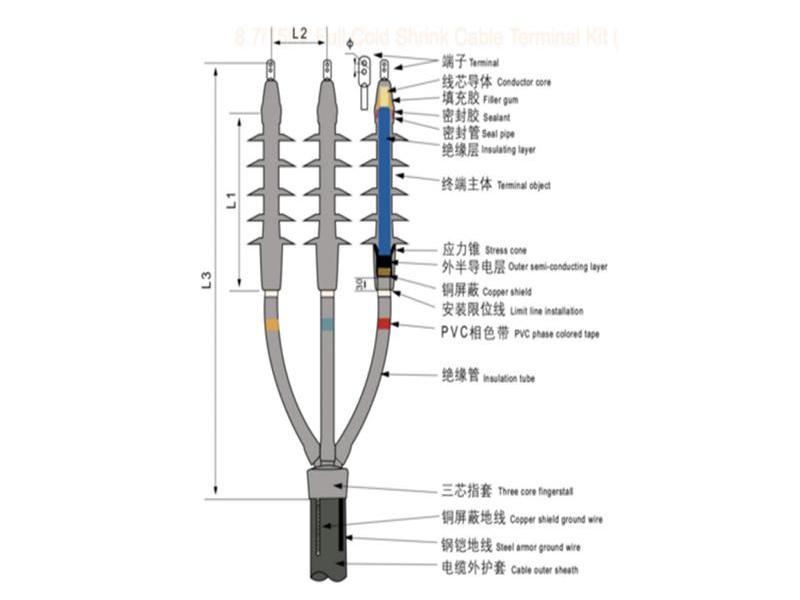

Концевая клемма внутренней установки
12/24 кВт CDLN-3/1
25-50
12/24 кВт CDLN-3/2
70-120
12/24 кВт CDLN-3/3
150-240
12/24 кВт CDLN-3/4
300-400
Кабель 12/24 кВт XLPE (3-х жильный)
Концевая клемма внешней установки
12/24 кВт CDLW-3/1
25-50
12/24 кВт CDLW-3/2
70-120
12/24 кВт CDLW-3/3
150-240
12/24 кВт CDLW-3/4
300-400
Кабель 12/24 кВт XLPE (3-х жильный)

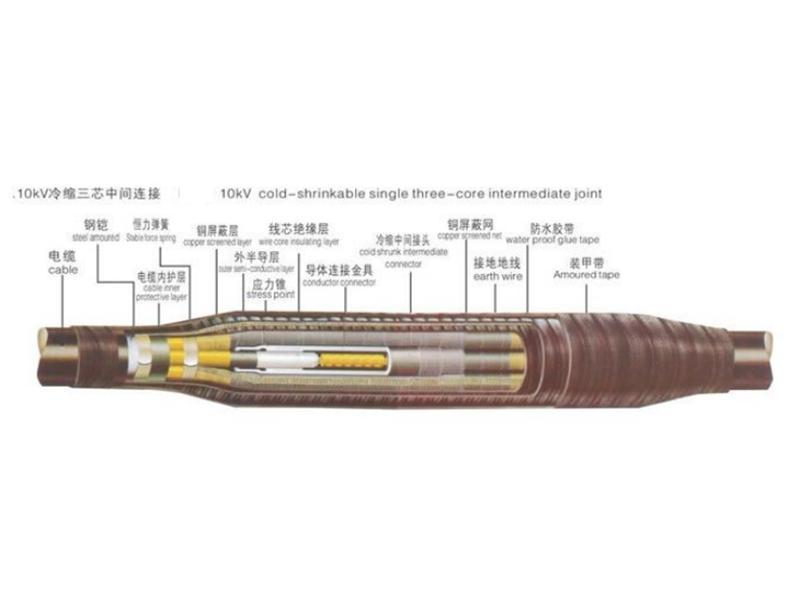

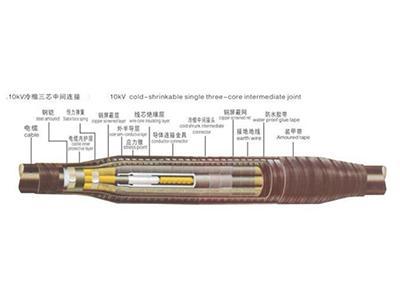

Соединительная муфта
12/24 кВт CDLJ-3/1
25-50
12/24 кВт CDLJ-3/2
70-120
12/24 кВт CDLJ-3/3
150-240
12/24 кВт CDLJ-3/4
300
Особенности
Стандарт
IEC 60502
Класс напряжения
12/24 кВт
12/24 кВт
Испытание на частичный разряд при температуре окружающей среды
24 кВт, < 10pC
24 кВт, < 10pC
Испытание на выдерживаемое напряжение переменного тока
