Описание
Клеммы и соединители холодной усадки 15 кВт изготовлены из высококачественной жидкой силиконовой резины и могут использоваться для внутренних и наружных одножильных и трехжильных кабелей, поскольку они обеспечивают хорошую электрическую изоляцию, эластичность и являются антитрекинговыми. Допустимое напряжение до 15 кВт.
Технические характеристики
Тип
Размер
Кабель(мм2)
Кабель 8.7/15 кВт XLPE (1-но жильный)
Концевая клемма внутренней установки
8.7/15 кВт CDLN-1/1
25-50
8.7/15 кВт CDLN-1/2
70-120
8.7/15 кВт CDLN-1/3
150-240
8.7/15 кВт CDLN-1/4
300
8.7/15 кВт CDLN-1/5
400
8.7/15 кВт CDLN-1/6
500
8.7/15 кВт CDLN-1/7
630
8.7/15 кВт CDLN-1/8
800
Кабель 8.7/15 кВт XLPE (1-но жильный)
Концевая клемма внешней установки
8.7/15 кВт CDLW-1/1
25-50
8.7/15 кВт CDLW-1/2
70-120
8.7/15k кВт CDLW-1/3
150-240
8.7/15 кВт CDLW-1/4
300
8.7/15 кВт CDLW-1/5
400
8.7/15 кВт CDLW-1/6
500
8.7/15 кВт CDLW-1/7
630
8.7/15 кВт CDLW-1/8
800
Кабель 8.7/15 кВт XLPE (1-но жильный)
Соединительная муфта
8.7/15 кВт CDLJ-1/1
25-50
8.7/15 кВт CDLJ-1/2
70-120
8.7/15 кВт CDLJ-1/3
150-240
8.7/15 кВт CDLJ-1/4
300
8.7/15 кВт CDLJ-1/5
400-500
8.7/15 кВт CDLJ-1/6
630-800
Кабель 8.7/15 кВт XLPE (3-х жильный)
Концевая клемма внутренней установки
8.7/15 кВт CDLN-3/1
25-50
8.7/15 кВт CDLN-3/2
70-120
8.7/15 кВт CDLN-3/3
150-240
8.7/15кВт CDLN-3/4
300-400
8.7/15 кВт CDLN-3/5
500-630
8.7/15 кВт RSWY-3/5
500-630
Кабель 8.7/15 кВт XLPE (3-х жильный)

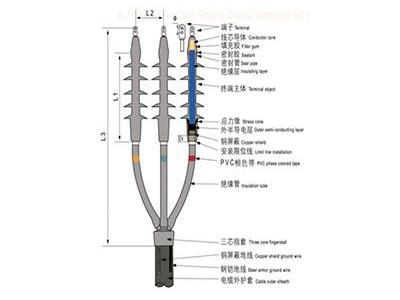

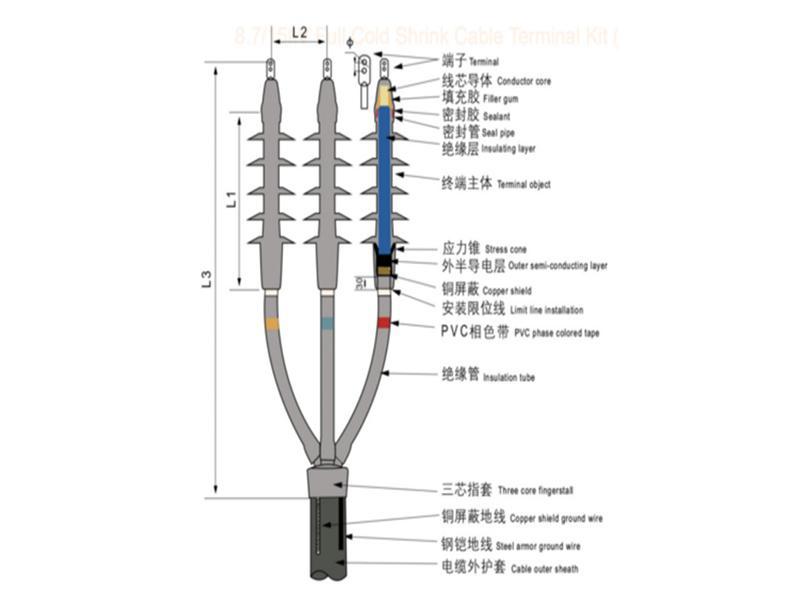

Концевая клемма внешней установки
8.7/15кВт CDLW-3/1
25-50
8.7/15 кВт CDLW-3/2
70-120
8.7/15 кВт CDLW-3/3
150-240
8.7/15 кВт CDLW-3/4
300-400
8.7/15 кВт CDLW-3/5
500-630
Кабель 8.7/15 кВт XLPE (3-х жильный)

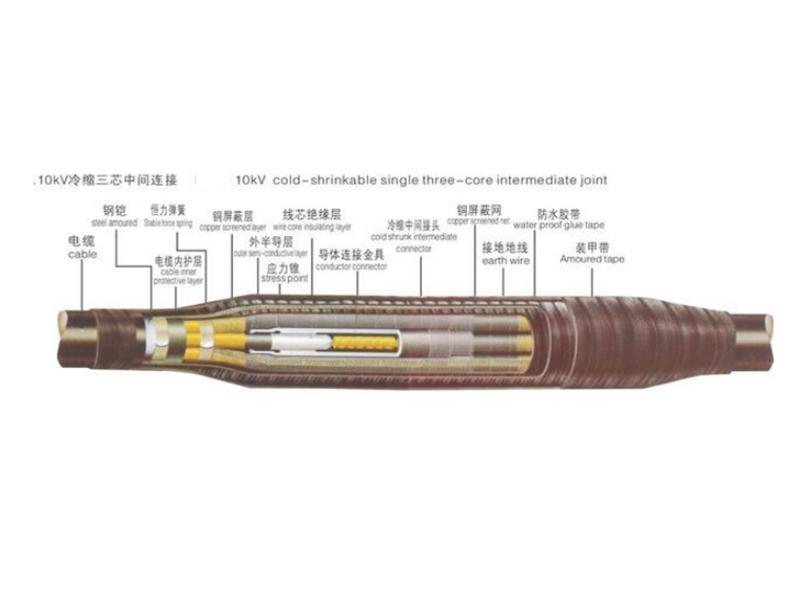

Соединительная муфта
8.7/15 кВт CDLJ-3/1
25-50
8.7/15 кВт CDLJ-3/2
70-120
8.7/15 кВт CDLJ-3/3
150-240
8.7/15 кВт CDLJ-3/4
300
Особенности
Стандарт
IEC 60502
Класс напряжения
8.7/15кВт
8.7/15кВт
Испытание на частичный разряд при температуре окружающей среды
15кВт, < 10pC
15кВт, < 10pC
Испытание на выдерживаемое напряжение переменного тока
