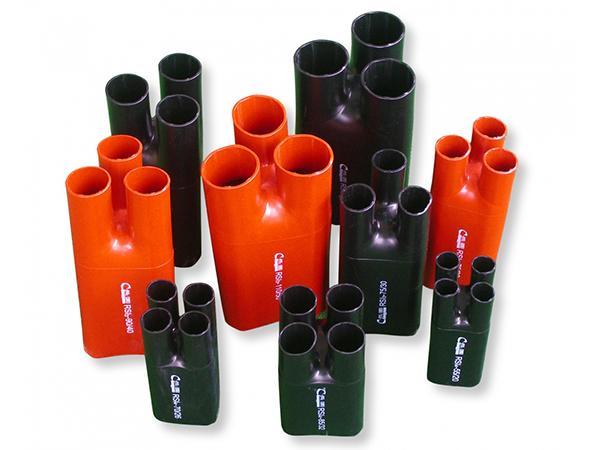

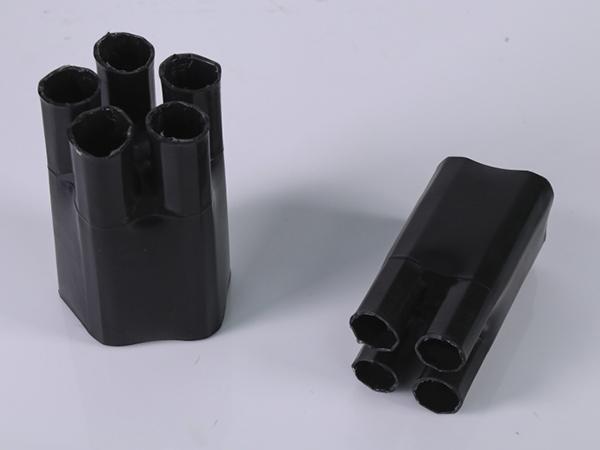

Термоусадочные концевые муфты

Модель: CYG-RSI

Описание
Термоусадочные концевые муфты предназначены для обеспечения изоляции и герметизации токопроводящих частей между различными фазами. Максимальное напряжение 36кВт.

Технические характеристики
Размер Диаметр при поставке (мм) Диаметр после усадки (мм) Кабель
Жила Основание Основание Жила
RSI3- 35/15 ≥15 ≥33 ≤20 ≤6
RSI3- 50/25 ≥23 ≥48 ≤21 ≤10
RSI3- 75/30 ≥28 ≥73 ≤34 ≤12 25-50
RSI3- 90/40 ≥38 ≥88 ≤45 ≤16 70-120
RSI3-110/50 ≥48 ≥108 ≤55 ≤19 150-240
RSI3-130/60 ≥58 ≥123 ≤55 ≤27 Свыше 300
RSI4-35/15 ≥13 ≥36 ≤20 ≤6 10-16
RSI4-55/20 ≥20 ≥52 ≤27 ≤7 25-50
RSI4-70/26 ≥26 ≥68 ≤30 ≤9 70-120
RSI4-85/32 ≥30 ≥85 ≤43 ≤13 150-240 300
RSI4-110/45 ≥44 ≥110 ≤51 ≤14
RSI5-35/10 ≥10 ≥35 ≤19 ≤5 10-16
RSI5-50/15 ≥14 ≥46 ≤25 ≤6 70-120
RSI5-75/25 ≥22 ≥68 ≤31 ≤7 70-120
RSI5-100/35 ≥32 ≥92 ≤43 ≤11 150-240
RSI5-110/55 ≥44 ≥108 ≤55 ≤14 300
Основные технические показатели
Наименование Единица измерения Характеристики Метод испытания
Предел прочности на растяжение МПа ≥11 ASTM D2671
Относительное удлинение при разрыве % ≥300 ASTM D2671
Износ при 120 ℃ 168 часов   K1>0.8 K2>0.7 ASTM D2671
Объемное сопротивление Ω · см ≥1014 ASTM D2671
Влагопоглощение   ≤0.5% ASTM D570

Аксессуары для термоусадочных кабелей
