Термоусадочные трубки PVDF, 150 ℃

Модель: CYG-KYNAR(150℃)

Материал: Облученный сшитый модифицированный полиолефин

Коэффициент усадки: 2:1

Применение

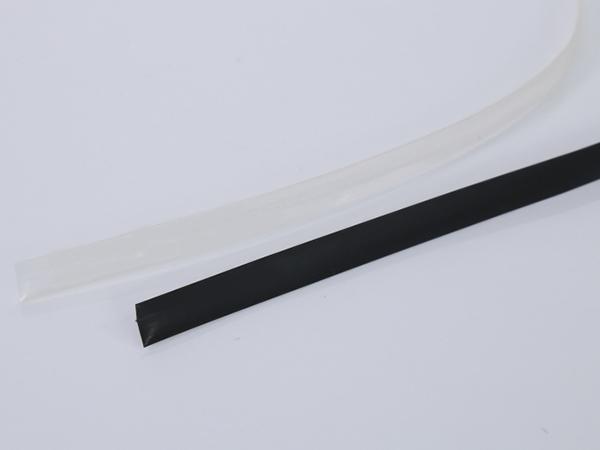

CYG-KYNAR (150 ℃) — прозрачная, тонкостенная, гибкая, огнестойкая термоусадочная трубка с отличной химической стойкостью. Она идеально подходит для применений, требующих стойкости к истиранию и проколам, или высокой стойкости к химическим веществам и растворителям. Эта термоусадочная трубка обеспечивает электрическую изоляцию и защиту разъемов и паяных соединений. Данный вид трубок подходит для комплектующих, требующих плотную упаковку или необходимость наблюдения за покрытыми компонентами.

Стандарт: UL224, SAE-AMS-DTL25053/18

Размеры
Размер Минимальный внутренний диаметр при поставке (мм) Максимальный внутренний диаметр после восстановления (мм) Толщина стенки после усадки (мм)
3/64 1.2 0.6 0.25 ± 0.05
1/16 1.6 0.8 0.25 ± 0.05
3/32 2.4 1.2 0.25 ± 0.05
1/8 3.2 1.6 0.25 ± 0.05
3/16 4.8 2.4 0.25 ± 0.05
1/4 6.4 3.2 0.33 ± 0.05
3/8 9.5 4.8 0.33 ± 0.05
1/2 12.7 6.4 0.33 ± 0.05
4/3 19.1 9.5 0.43 ± 0.08
1 25.4 12.7 0.48 ± 0.08
Технические характеристики
Наименование Метод испытания Единица измерения Технические характеристики термоусадочной трубки PVDF для 150 ℃ Технические характеристики термоусадочной трубки PVDF для 175 ℃
Мин. температура усадки   °C 140°C 155°C
Рабочая температура   °C -55°C ~150°C -55°C ~175°C
Удельный вес ASTM D792 г/см3 1.78 1.78
Предел прочности на растяжение ASTM D2671 МПа ≥30 ≥34.5
Относительное удлинение при разрыве ASTM D2671 % ≥150 ≥150
Относительное удлинение при разрыве после старения 225℃,168ч % ≥100 ≥50
Тепловой удар 275℃,4ч - - отсутствие трещин - отсутствие трещин
Изгиб в холодном состоянии -55℃,4ч - - отсутствие трещин - отсутствие трещин
Диэлектрическая прочность ASTM D2671 кВт/мм ≥15.7 ≥31.5
Объемное сопротивление ASTM D257 Ом .см ≥1013 ≥1013
Воспламеняемость UL-224 VW-1 соответствует соответствует
Особенности
  • Эта термоусадочная трубка прозрачная и устойчива к высоким температурам. Обычная термоусадочная трубка имеет термостойкость до 125 ℃, а эта термоусадочная трубка имеет термостойкость до 150 ℃.
  • Термоусадочная трубка является огнеупорной, огнестойкой и гибкой (150 ℃). Полиолефиновая термоусадочная трубка CYG более гибкая, чем огнестойкая термоусадочная полиолефиновая трубка CYG.
  • Рабочая температура этой термоусадочной трубки составляет -55℃~155℃/-55℃~175℃.
  • Температура усадки этой термоусадочной трубки составляет 150℃~175℃.
  • Гибкая термоусадочная трубка имеет сертификат UL224 150℃ 600В.
  • Показатели полужесткости этой термоусадочной трубки соответствуют требованиям AS23053/8.
