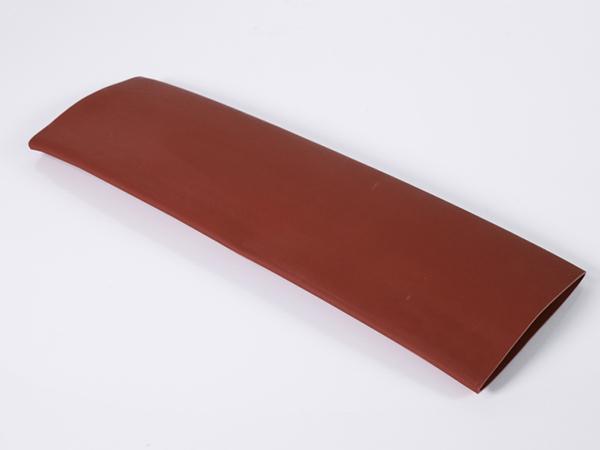

Термоусаживаемая изоляционная трубка (для кабелей среднего напряжения)

Модель: CYG-MPG

Материал: Радиационно-сшитый модифицированный полиолефин

Коэффициент усадки: 2.5:1

Применение
Термоусаживаемая изоляционная трубка для кабелей среднего напряжения может использоваться для защиты изоляции шин распределительного устройства среднего напряжения, поскольку она обладает хорошими изоляционными характеристиками и гибкостью. Кроме того, термоусадочная трубка для шин среднего напряжения является экологически чистой, малодымящей и соответствует стандартам защиты окружающей среды "RoHS". Минимальная температура усадки 110℃.

Размеры
Размеры При поставке (мм) После усадки (мм) Прямоугольная шина (mm2)
Внутренний диаметр Внутренний диаметр Толщина стенки
Φ20/8 20 8 2.60±0.20 20/10
Φ25/10 25 10 2.60±0.20 25/15
Φ30/12 30 12 2.70±0.20 30/15
Φ35/14 35 14 2.70±0.20 30/20
Φ40/16 40 16 2.90±0.30 40/25
Φ45/18 45 18 2.90±0.30 40/30
Φ50/20 50 20 2.90±0.30 50/30
Φ60/24 60 24 2.90±0.30 60/45
Φ75/30 75 30 2.90±0.30 75/50
Φ80/32 80 32 2.90±0.30 80/55
Φ85/35 85 35 2.90±0.30 80/60
Φ100/40 100 40 2.90±0.30 100/75
Φ120/50 120 50 2.90±0.30 120/85
Φ150/60 150 60 2.90±0.30 150/105
Φ180/70 180 70 2.90±0.30 180/120
Технические характеристики
Наименование Показатели
Температура усадки 90~110℃
Диапазон температур 105℃
Коэффициент радиальной усадки ≥50%
Коэффициент продольной усадки ±10%
Предел прочности на разрыв ≥10МПа
Предельное удлинение ≥300%
Выдержка в печи с циркуляцией воздуха 130±2℃, 168ч
После старения Предел прочности на разрыв ≥8.0МПа
Предельное удлинение ≥240%
Объемное сопротивление ≥1014Ом. см
Диэлектрическая прочность ≥25 кВт/мм
Водопоглощение ≤0.5%
Кислородный показатель ≥30%
