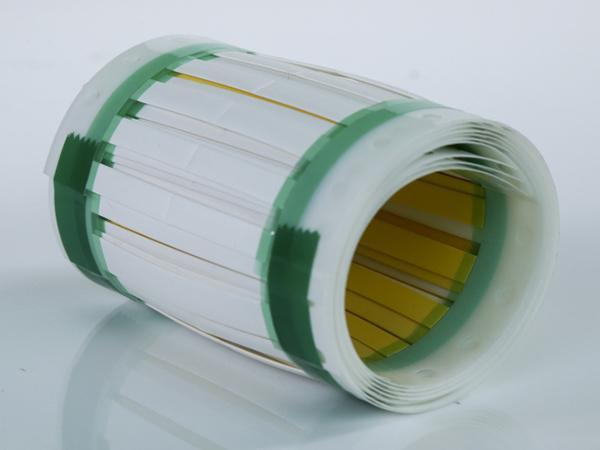

Термоусадочный маркер, Термоусаживаемая огнестойкая трубка для печати
Модель: CYG-MT(HX)
Материал: Радиационно-сшитый модифицированный полиолефин
Коэффициент усадки: 2:1, 3:1
Применение

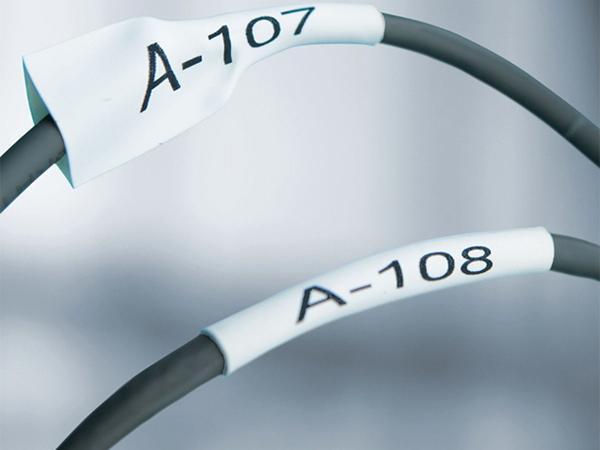

Огнестойкая термоусадочная трубка с идентификационным номером CYG-MT (HX), пригодная для печати, отличается превосходной устойчивостью к ультрафиолетовому излучению и разработана в соответствии с высокими требованиями к идентификации для производителей кабелей в закрытых или плохо проветриваемых помещениях. Печатный материал из огнестойких термоусадочных трубок, соответствует требованиям стандартов SAE-AS-81531MIL-STD-202 и может использоваться в диапазоне температур окружающей среды от - 55 ℃ до 135 ℃. Термоусадочная трубка из негорючего материала, пригодного для печати, не выделяет дыма, нетоксична, обладает отличной стойкостью к органическим растворителям и огнестойкостью.
CYG-MT (Коэффициент усадки: 2:1)
| Размеры | При поставке (мм) | После усадки (мм) | Сплошная упаковка (м/плитка) | Количество кассет в рулоне | ||
| Внутренний диаметр (D) | Толщина стенок (T) | Внутренний диаметр (d) | Толщина стенок (t) | |||
| Ф2.4 | ≥2.4 | 0.27±0.05 | ≤1.2 | 0.51±0.08 | 30 | 2000 |
| Ф3.2 | ≥3.2 | 0.27±0.05 | ≤1.6 | 0.51±0.08 | 30 | 2000 |
| Ф4.8 | ≥4.8 | 0.27±0.05 | ≤2.4 | 0.51±0.08 | 30 | 2000 |
| Ф6.4 | ≥6.4 | 0.32±0.06 | ≤3.2 | 0.64±0.08 | 30 | 1500 |
| Ф9.5 | ≥9.5 | 0.32±0.06 | ≤4.8 | 0.64±0.08 | 30 | 1500 |
| Ф12.7 | ≥12.7 | 0.32±0.06 | ≤6.4 | 0.64±0.08 | 30 | 500 |
| Ф19.1 | ≥19.1 | 0.36±0.06 | ≤9.5 | 0.76±0.08 | 30 | 500 |
| Ф25.4 | ≥25.4 | 0.45±0.08 | ≤12.7 | 0.89±0.08 | 30 | 250 |
| Ф38.1 | ≥38.1 | 0.50±0.08 | ≤19.1 | 1.02±0.15 | 30 | 250 |
| Ф50.8 | ≥50.8 | 0.58±0.08 | ≤25.4 | 1.14±0.18 | 30 | 250 |
Примечание: другие цвета и размеры доступны по индивидуальному заказу.
CYG-MT (Коэффициент усадки: 3:1)| Размеры | При поставке (мм) | После усадки (мм) | Сплошная упаковка (м/плитка) | Количество кассет в рулоне | ||
| Ф2.4 | ≥2.4 | 0.22±0.05 | ≤0.8 | 0.53±0.08 | 30 | 2000 |
| Ф3.2 | ≥3.2 | 0.22±0.05 | ≤1.1 | 0.58±0.08 | 30 | 2000 |
| Ф4.8 | ≥4.8 | 0.22±0.05 | ≤1.6 | 0.58±0.08 | 30 | 2000 |
| Ф6.4 | ≥6.4 | 0.22±0.05 | ≤2.1 | 0.58±0.08 | 30 | 1500 |
| Ф9.5 | ≥9.5 | 0.20±0.05 | ≤3.2 | 0.61±0.08 | 30 | 1500 |
| Ф12.7 | ≥12.7 | 0.20±0.05 | ≤4.2 | 0.61±0.08 | 30 | 500 |
| Ф19.1 | ≥19.1 | 0.20±0.05 | ≤6.4 | 0.61±0.08 | 30 | 500 |
| Ф25.4 | ≥25.4 | 0.20±0.05 | ≤8.5 | 0.64±0.08 | 30 | 250 |
| Ф38.1 | ≥38.1 | 0.30±0.06 | ≤12.7 | 1.00±0.15 | 30 | 250 |
| Ф50.8 | ≥50.8 | 0.30±0.06 | ≤17.0 | 1.00±0.18 | 30 | 250 |
Примечание: другие цвета и размеры доступны по индивидуальному заказу.
Технические характеристики| Наименование | Метод испытания | Показатели |
| Предел прочности на разрыв | SAE-AMS-DTL-23053 | ≥10.3МПа |
| Максимальный коэффициент удлинения | SAE-AMS-DTL-23053 | ≥200% |
| Гибкость | SAE-AMS-DTL-23053.4.6.7 | -55℃±1℃, 4ч, отсутствие трещин |
| Тепловой удар | SAE-AMS-DTL-23053.4.6.8 | 250℃±3℃, 4ч, без трещин, без капель, без протекания |
| Характеристики при старении | SAE-AMS-DTL-23053.4.6.9 | 175℃±2℃, 168ч, отсутствие визуальных повреждений |
| Предел прочности на разрыв после старения | SAE-AMS-DTL-23053.4.6.13 и ASTM D638 | ≥6.9МПа，23℃±2℃ |
| Максимальный коэффициент удлинения после старения | SAE-AMS-DTL-23053.4.6.13 и ASTM D638 | ≥100%，23℃±2℃ |
| Стабильность цвета | SAE-AMS-DTL-23053.4.6.15 | 175℃±2℃, 24ч, соответствует |
| Диэлектрическая прочность | SAE-AMS-DTL-23053.4.6.13 и ASTM D2671 | ≥19.7кВт/мм,23℃±2℃ |
| Объемное сопротивление | SAE-AMS-DTL-23053.4.6.13 и ASTM D876 | ≥1.0x1014Ом. см ,500В (DC),60сек |
| Воспламеняемость | SAE-AMS-DTL-23053.4.6.14 и ASTM D2671 UL224 | Самозатухание в течение 60 с, ≤25% поврежденной области печатной информации, без протекания или порчи большой площади |
| Сопротивление жидкости | AE-AMS-DTL-23053.4.6.11 | отсутствие визуальных повреждений |
| Сохранение печати | SAE-AS-81531.4.6.2 | 50 стирание резины, печать идентифицирована |
| Устойчивость к растворителям | MIL-STD-202G Метод 215K | 10 стирание резины, печать идентифицирована |
- Материал для печати соответствует стандартам UL224 и RoHS.
- Характеристики печати соответствуют требованиям SAE-AMS-DTL-23053/5.
- Характеристики печати соответствуют требованиям SAE-AMS-DTL-23053/5.
- Можно печатать на стандартном матричном принтере или термотрансферном принтере.
- Удобочитаемый с двухсторонней печатью.
- Цвет изделия может быть подобран несмотря на то, что стандартные цвета — белый и желтый.
- Прекрасная защита от загрязнения и стойкость печати.
