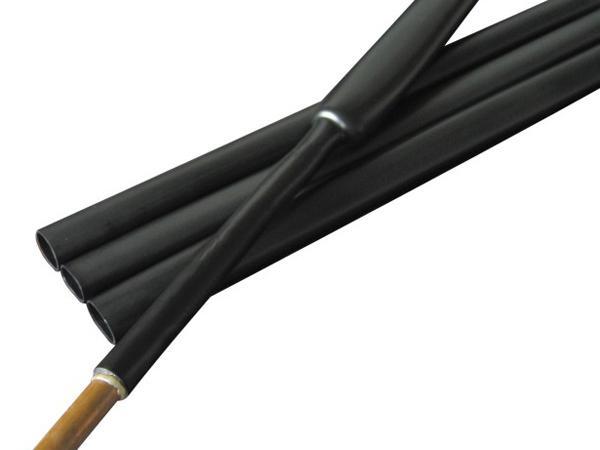

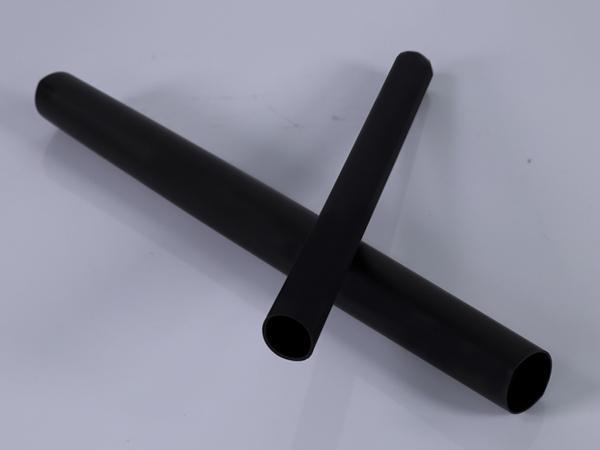

Термоусадочные трубки с клеевым слоем (средней толщины)

Модель: CYG-MWTA

Материал
Внешний слой: облученный сшитый модифицированный полиолефин
Внутренний слой: термоплавкий клей

Коэффициент усадки: 3.5:1, 4:1

Применение
Эта термоусадочная трубка из полиолефина со средними стенками обладает превосходными изоляционными и механическими характеристиками. Трубки имеют более высокий коэффициент усадки, что делает их пригодными для соединения аксессуаров и проводов самых разных размеров. Эта термоусадочная трубка имеет более толстые стенки, что позволяет обеспечить изоляцию и механическую защиту разъемов в кабелях среднего и высокого напряжения. Кроме того, внутренний слой термоплавкого клея обеспечивает водостойкое уплотнение для всех соединительных аксессуаров.

Размеры
Размер При поставке После усадки Минимальный внутренний диаметр (мм)
Максимальный внутренний диаметр (мм) Минимальная толщина стенки (мм) Стандартная длина
8/2 8 2 1.7 1.22 м/шт.
12/3 10 3 2.0 1.22 м/шт.
13/4 13 4 2.0 1.22 м/шт.
16/5 16 5 2.2 1.22 м/шт.
19/5 19 5 2.2 1.22 м/шт.
22/6 22 6 2.5 1.22 м/шт.
28/6 28 6 2.5 1.22 м/шт.
33/8 33 8 2.5 1.22 м/шт.
40/12 40 12 2.7 1.22 м/шт.
45/12 45 12 2.7 1.22 м/шт.
55/16 55 16 2.8 1.22 м/шт.
65/19 65 19 2.8 1.22 м/шт.
75/22 75 22 3.0 1.22 м/шт.
85/25 85 25 3.0 1.22 м/шт.
95/25 95 25 3.0 1.22 м/шт.
115/34 115 34 3.2 1.22 м/шт.
140/42 140 42 3.3 1.22 м/шт.
160/50 160 50 3.3 1.22 м/шт.
180/50 180 58 3.3 1.22 м/шт.
205/65 205 65 3.3 1.22 м/шт.
Технические характеристики
Наименование Метод испытания Характеристики
Рабочая температура IEC216 -55℃~110℃
Предел прочности на растяжение ASTM D2671 ≥14МПа
Относительное удлинение при разрыве ASTM D2671 ≥400%
Прочность на растяжение после старения ASTM D2671(150℃，168ч) ≥12 МПа
Удлинение при разрыве после старения ASTM D2671(150℃，168ч) ≥300%
Объемное сопротивление IEC93 ≥1.0x1014 Ом·см
Диэлектрическая прочность IEC243 ≥20кВт/мм
Прочность меди ASTM D2671 соответствует
Продольная усадка UL224 0~10%
Концентричность ASTM D2671 ≥65%
Устойчивость к растрескиванию ASTM D1693 (50℃) отсутствие трещин
Водопоглощение ISO62(23℃，14дней) ≤0.2%
Клей
Точка размягчения ASTM DE28 85℃
Прочность на отрыв DIN30672 ≥4Н/см
Прочность меди ASTM D2671 Отсутствие коррозии
Стойкость к грибкам и гниению ISO846 соответствует
Технические характеристики
Наименование Метод испытания Характеристики
Рабочая температура IEC 216 -55℃-110℃
Температура усадки Стандарт компании 120℃
Продольное изменение UL224 0~5%
Предел прочности на разрыв ASTM D2671 ≥14 МПа
Растяжение ASTM D2671 ≥400%
Растяжение после старения (168 часов при 150 ℃ ± 2 ℃) ASTM D2671 ≥300%
Прочность на растяжение после старения (168 часов при 150 ℃ ± 2 ℃) ASTM D2671 ≥12 МПа
Диэлектрическая прочность IEC 243 ≥20кВт/мм
Объемное сопротивление IEC 93 ≥1X1014 Ом·см
Коррозия меди ASTM D2671 Отсутствие коррозии
Водопоглощение ISO62，23℃， 14дней ≤0.2%
Особенности
  • Эта термоусадочная трубка с двойными стенками покрыта черным слоем, что придает ей превосходную устойчивость к ультрафиолетовому излучению.
  • Минимальная температура полного восстановления этой термоусадочной трубки с двойными стенками составляет 135℃. Когда температура окружающей среды выше 135 ℃, время усадки сокращается.
